RFV EC
Dachventilator
Dachventilatoren des Typs RFV/EC sind für die Belüftung von Räumen mit geringer Luftverschmutzung ausgelegt. Die Ventilatoren werden in Absauganlagen in Häusern, Supermärkten, Industrieräumen, Geschäften, Lagerhäusern, Garagen, Parkplätzen und Nebengebäuden eingesetzt.
Neu im Angebot von
Ventur
Ventur
Technischer Support
Katalogkarte
- Benutzerhandbuch 8,59 MB
- Konformitätserklärung (CE) 501,65 KB
- Konformitätserklärung (CE) 480,11 KB
- Konformitätserklärung (CE) 447,28 KB
- Konformitätserklärung (CE) 481,30 KB
- Konformitätserklärung (CE) 510,40 KB
- Konformitätserklärung (CE) 454,42 KB
- Konformitätserklärung (CE) 464,89 KB
- Konformitätserklärung (CE) 468,50 KB
- Konformitätserklärung (CE) 492,29 KB
- Konformitätserklärung (CE) 479,13 KB

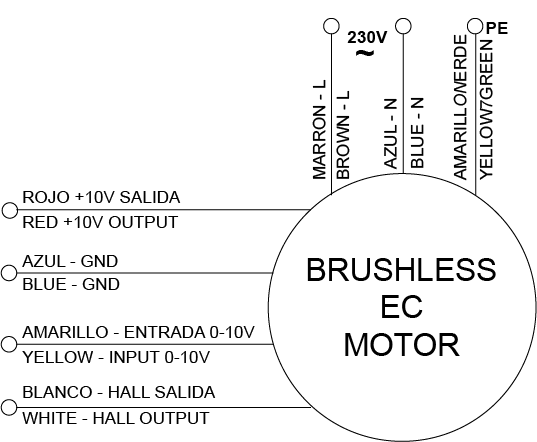

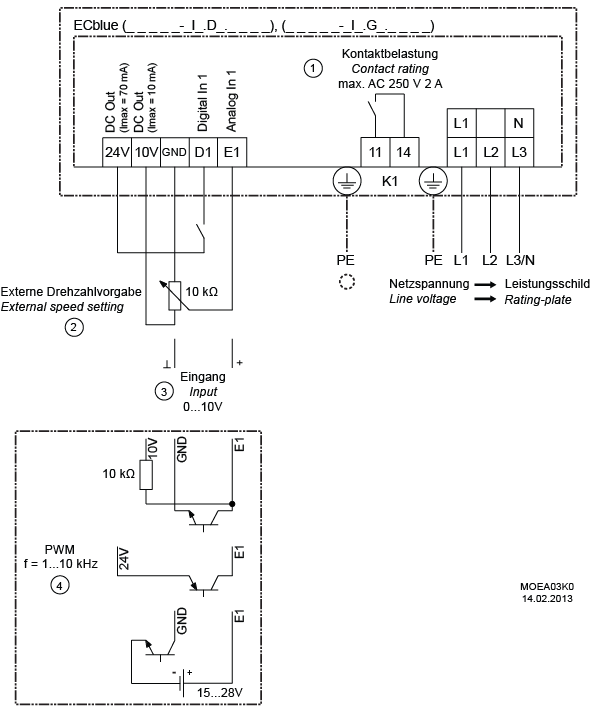

- Elektrischer Anschlussplan 12,67 KB
- Elektrischer Anschlussplan 14,90 KB
- Elektrischer Anschlussplan 23,52 KB
- Elektrischer Anschlussplan 15,57 KB
Arbeitseigenschaften
Größe
| Typ | A | B | C | H | H1 | n | Ød | E |
|---|---|---|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | mm | mm | mm | |
| RFV/EC-125/L | 320 | 245 | 300 | 229 | 15 | 4 | 10 | 418 |
| Typ | A | B | C | E | H | M | n | H1 | ØD | Ød |
|---|---|---|---|---|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | |
| RFV/EC-125/M | 320 | 245 | 300 | 418 | 229 | 4 | 15 | 10 | ||
| RFV/EC-125/H | 320 | 245 | 300 | 418 | 229 | 4 | 15 | 10 | ||
| RFV/EC-160/L | 320 | 245 | 300 | 418 | 229 | 4 | 15 | 10 | ||
| RFV/EC-160/H | 320 | 245 | 300 | 418 | 229 | 4 | 15 | 10 | ||
| RFV/EC-200 | 425 | 330 | 435 | 511 | 230 | 4 | 15 | 12 | ||
| RFV/EC-250/L | 480 | 330 | 435 | 578 | 301 | 4 | 15 | 12 | ||
| RFV/EC-250/H | 480 | 330 | 435 | 578 | 301 | 4 | 15 | 12 | ||
| RFV/EC-315 | 550 | 330 | 435 | 648 | 308 | 4 | 15 | 12 | ||
| RFV/EC-315T | 550 | 330 | 435 | 648 | 308 | 4 | 15 | 12 | ||
| RFV/EC-400T | 685 | 450 | 560 | 706 | 390 | 4 | 15 | 12 | ||
| RFV/EC-450T | 750 | 535 | 630 | 767 | 421 | 4 | 15 | 12 | ||
| RFV/EC-500T | 845 | 590 | 710 | 861 | 461 | 4 | 17 | 12 | ||
| RFV/EC-560T | 956 | 750 | 900 | 956 | 483 | 4 | 43 | 14 | ||
| RFV/EC-630T | 1121 | 750 | 900 | 1121 | 630 | 4 | 43 | 14 |
