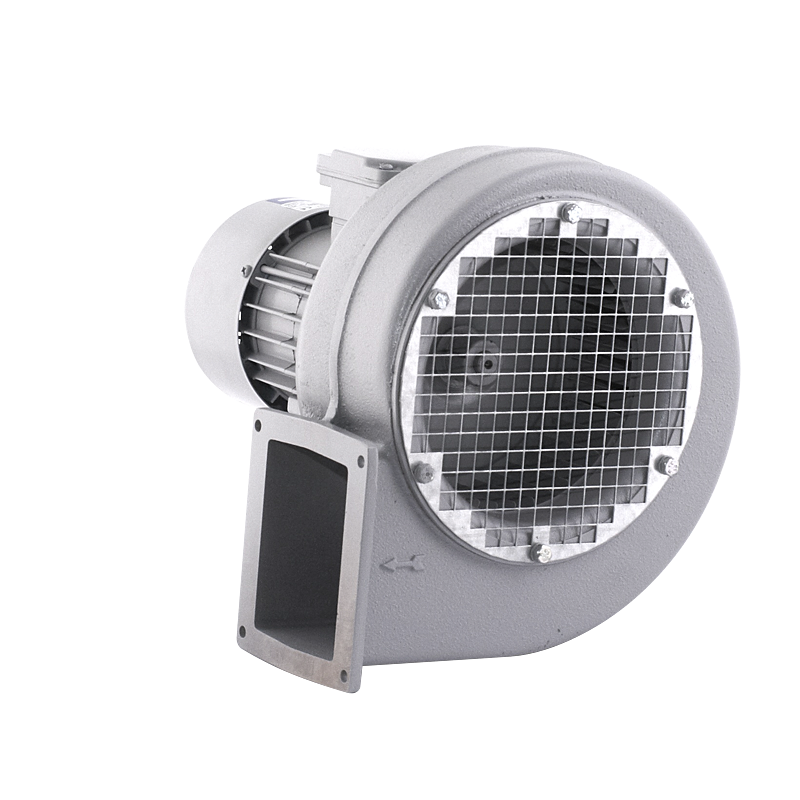

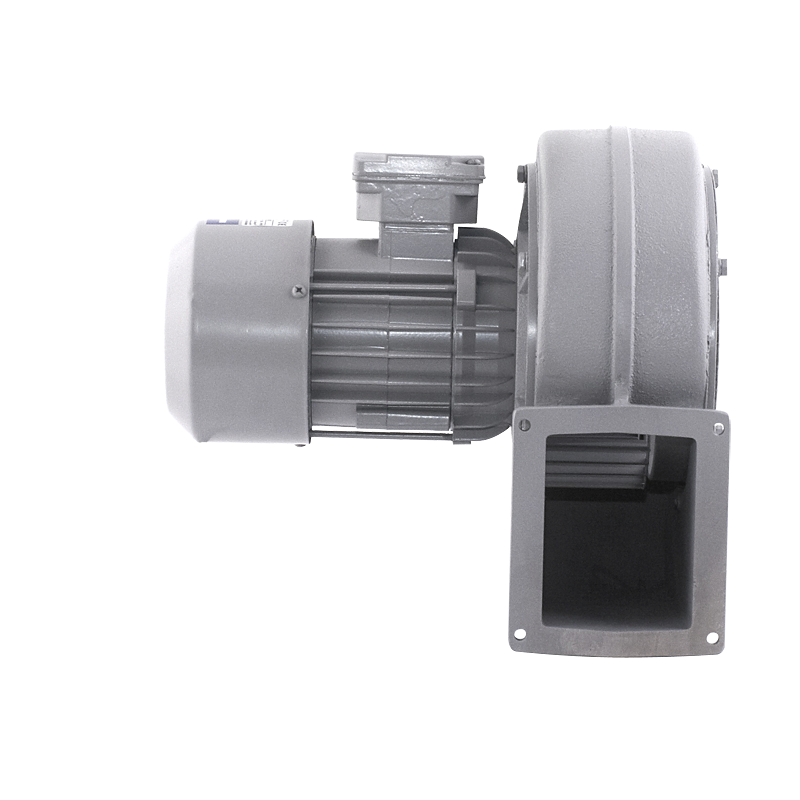

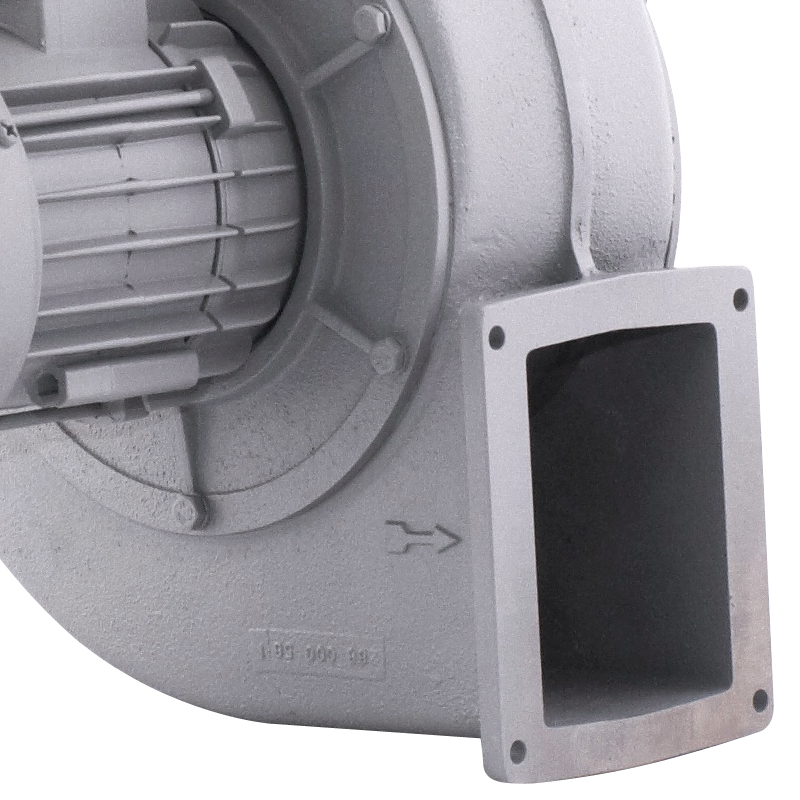

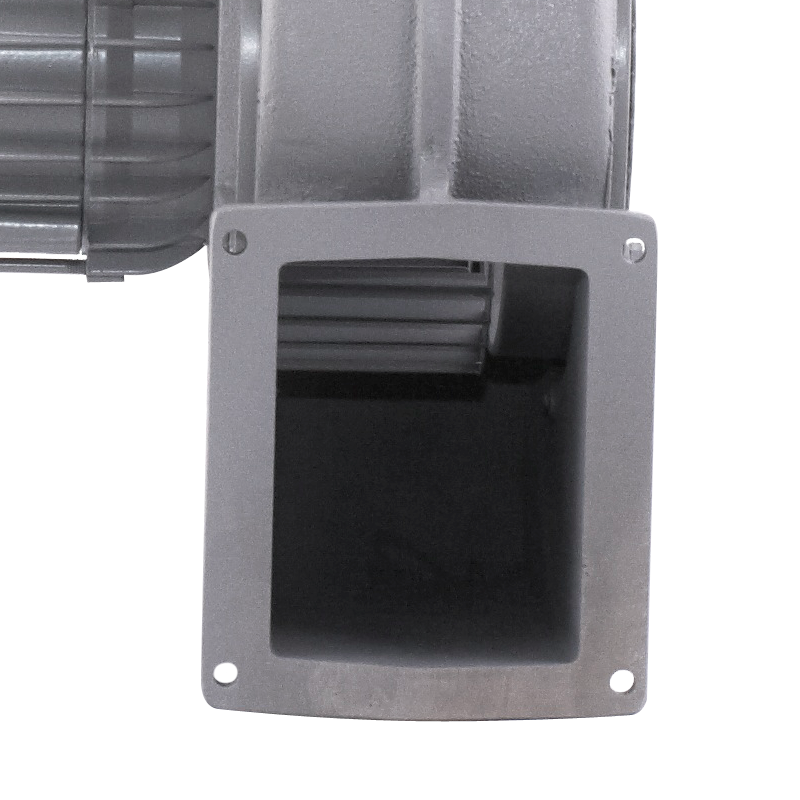

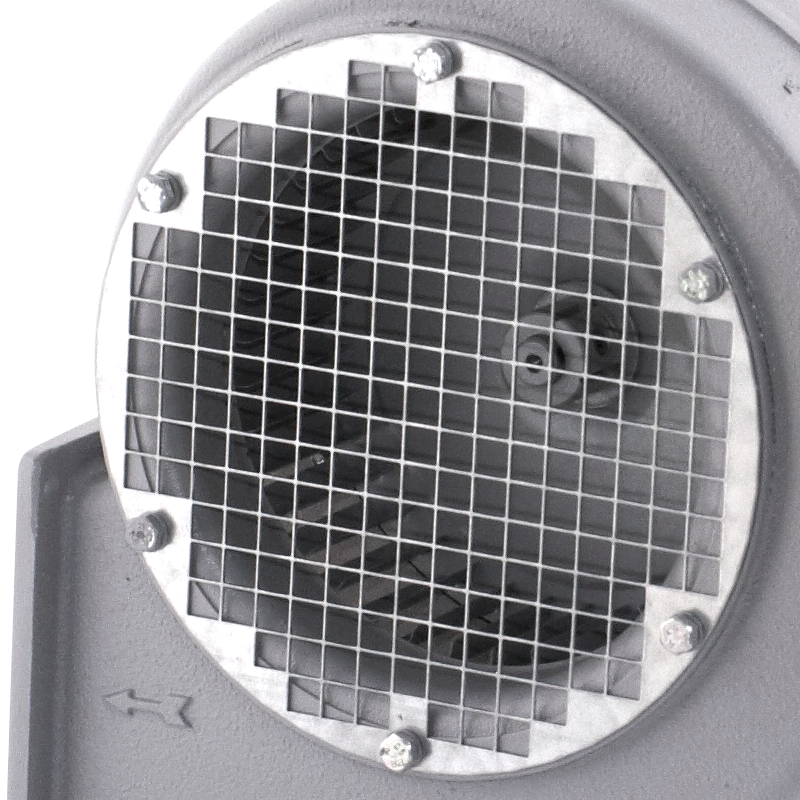

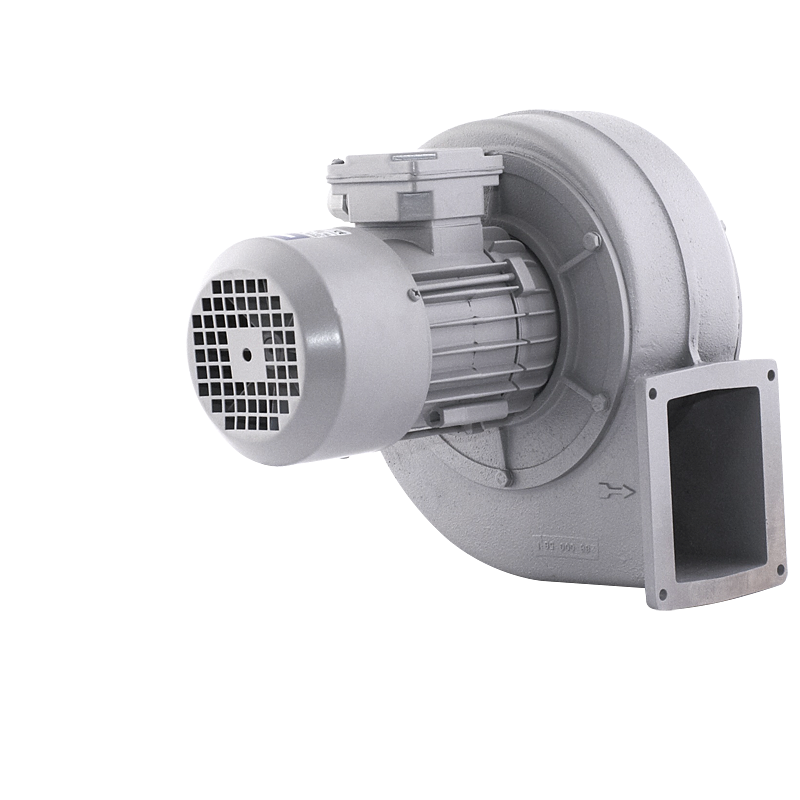

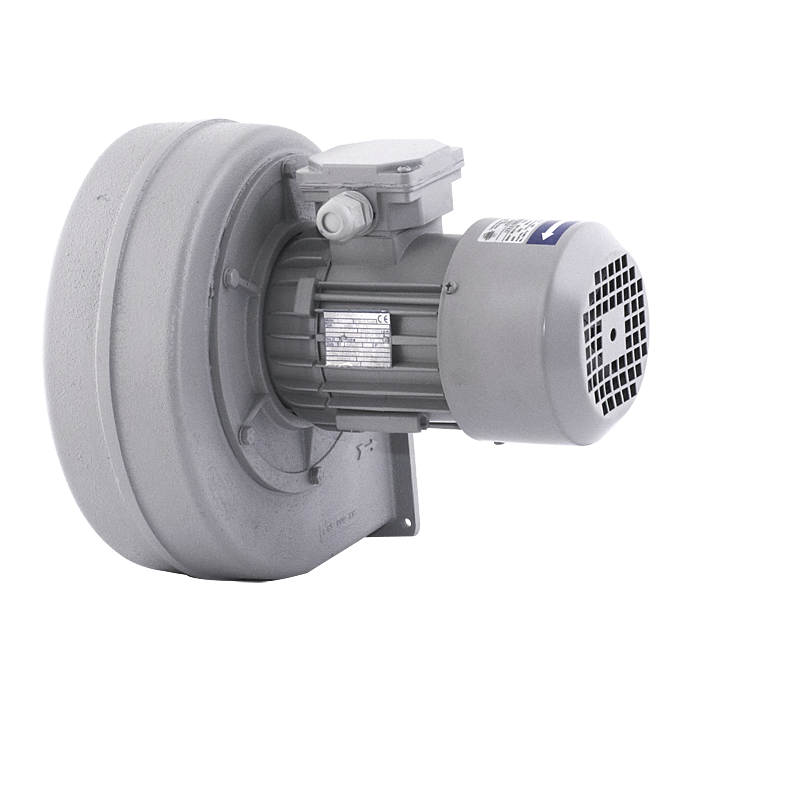

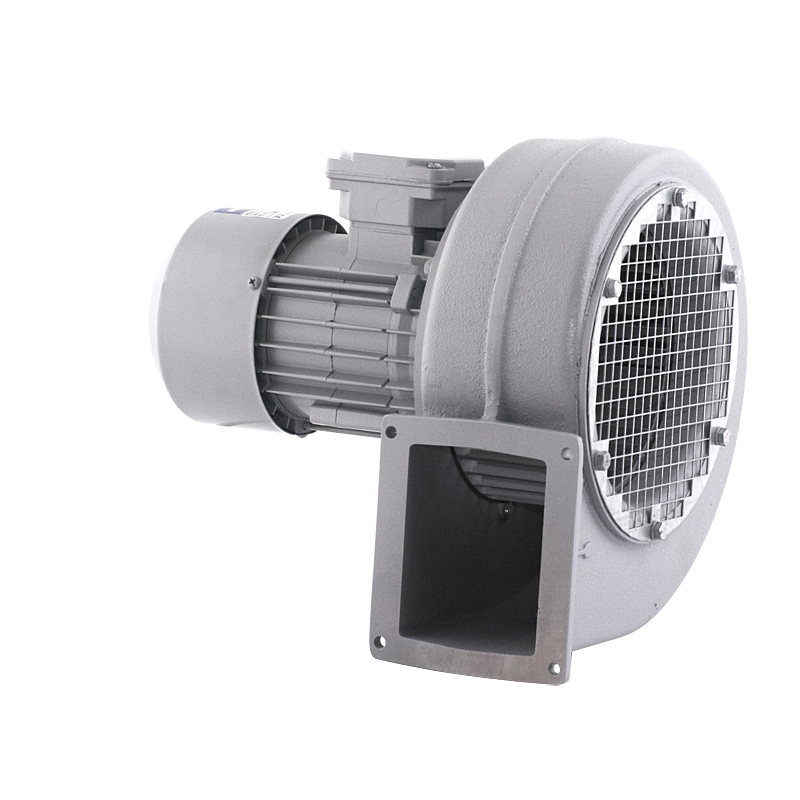

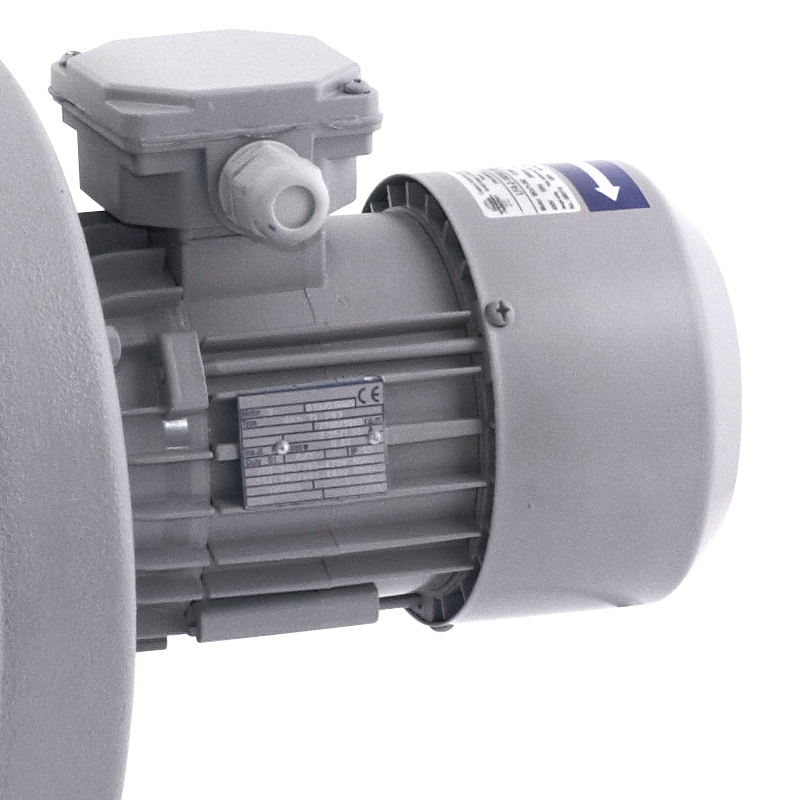

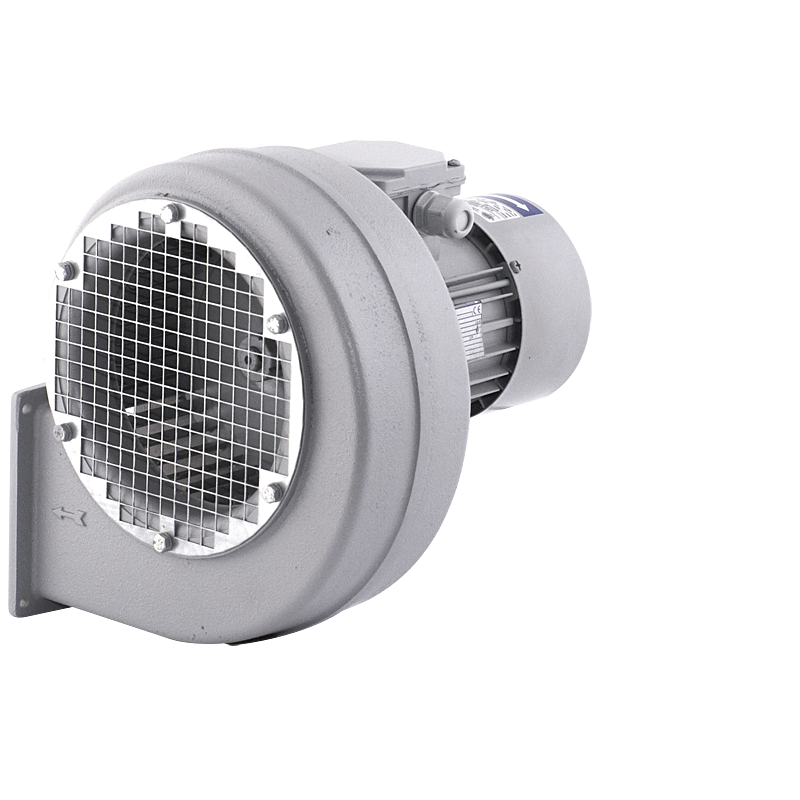

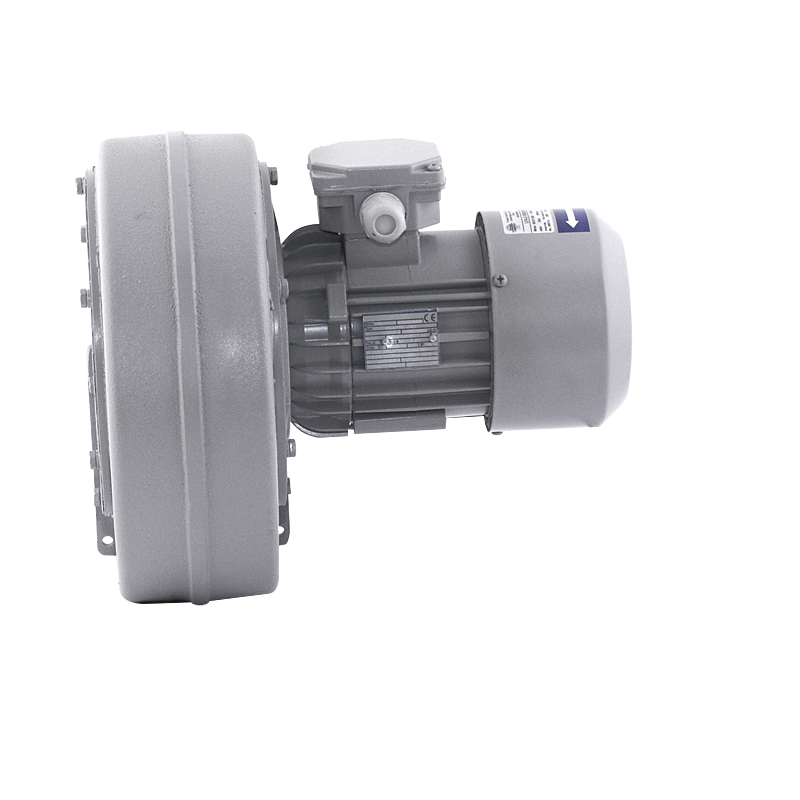

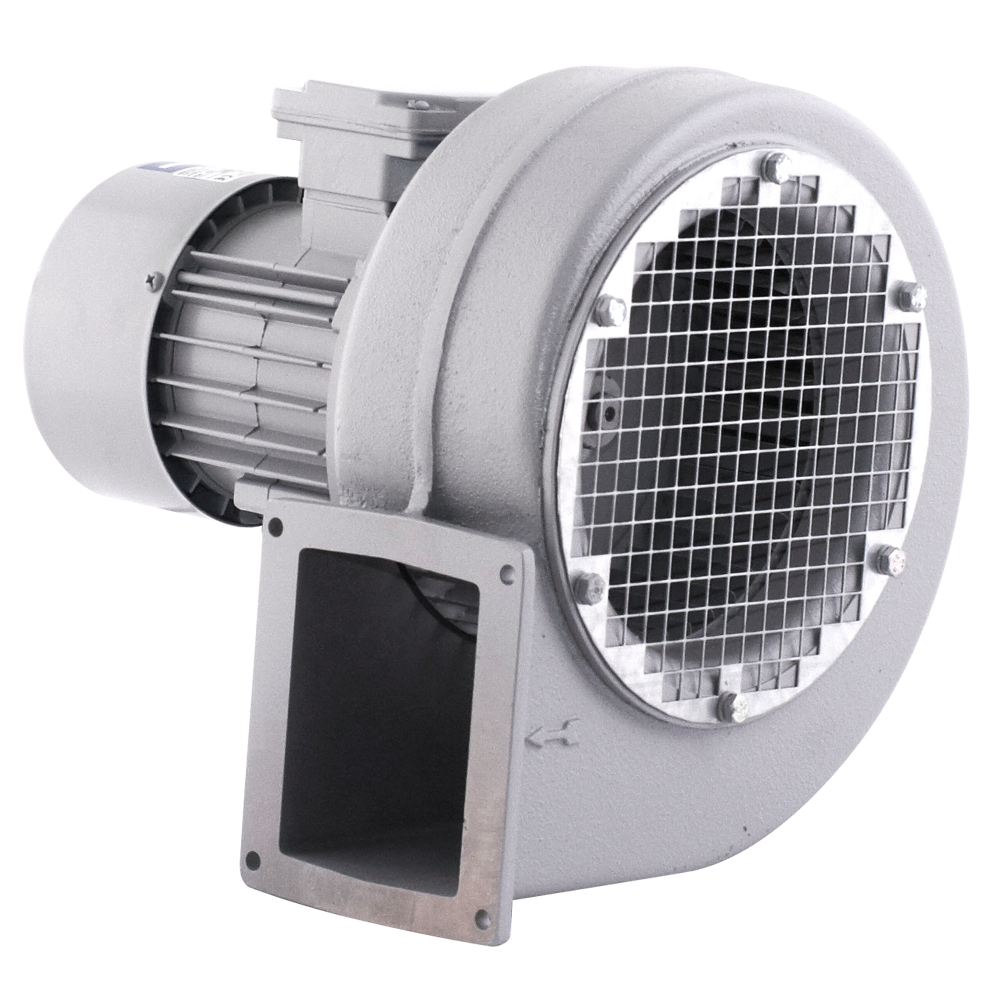

LFA - Radialventilator

LFA

Radialventilator

Die Lüfter der Baureihe LFA finden Anwendung in unterschiedlichen Zwangslüftungsanlagen. Den Anwendungsbereich dieser Lüfter stellen beispielsweise die Zu- und Ablüftung in individuellen Lüftungs- und Klimasystemen dar.
Die Möglichkeit, in einer anderen
als der Standardfarbe zu malen
Fragen Sie nach einem Produkt

Technischer Support

Wähle einen Fan www.fanselectoronline.com

m3/h
Pa

Größe

Typ A B C D1 D2 E F G H
  mm mm mm mm mm mm mm mm mm
LFA/2-108/42-005T 183 182 245 120 110 94 103 52 52
LFA/2-108/42-003S 183 182 245 120 110 94 103 52 52
LFA/4-108/42-006T 183 182 245 120 110 94 103 52 52
LFA/4-108/42-006S 183 182 245 120 110 94 103 52 52
LFA/2-133/62-018T 251 251 295 157 135 130 142 86 86
LFA/2-133/62-018S 251 251 295 157 135 130 142 86 86
LFA/4-133/62-006T 251 251 295 157 135 130 142 86 86
LFA/4-133/62-006S 251 251 295 157 135 130 142 86 86
LFA/2-146/62-025T 254 254 295 157 141 130 142 86 86
LFA/2-146/62-025S 254 254 295 157 141 130 142 86 86
LFA/4-146/62-006T 254 254 295 157 141 130 142 86 86
LFA/4-146/62-006S 254 254 295 157 141 130 142 86 86
LFA/2-160/75-037T 271 302 300 194 177 124 174 86 113
LFA/2-160/75-037S 271 302 338 194 184 124 174 86 113
LFA/4-160/75-009T 271 302 300 194 177 124 174 86 113
LFA/4-160/75-009S 271 302 338 194 184 124 174 86 113
LFA/2-180/62-055T 271 302 321 194 184 124 174 86 113
LFA/2-180/62-055S 271 302 338 194 184 124 174 86 113
LFA/4-180/62-012T 271 302 321 194 184 124 174 86 113
LFA/4-180/62-018S 271 302 338 194 184 124 174 86 113
Typ I J K L T X O X1 O1
  mm mm mm mm mm mm mm mm mm
LFA/2-108/42-005T 56 56 72 72 42 4 7 4 M5
LFA/2-108/42-003S 56 56 72 72 42 4 7 4 M5
LFA/4-108/42-006T 56 56 72 72 42 4 7 4 M5
LFA/4-108/42-006S 56 56 72 72 42 4 7 4 M5
LFA/2-133/62-018T 96 96 112 114 54 4 7 4 M5
LFA/2-133/62-018S 96 96 112 114 54 4 7 4 M5
LFA/4-133/62-006T 96 96 112 114 54 4 7 4 M5
LFA/4-133/62-006S 96 96 112 114 54 4 7 4 M5
LFA/2-146/62-025T 96 96 112 114 54 4 7 4 M5
LFA/2-146/62-025S 96 96 112 114 54 4 7 4 M5
LFA/4-146/62-006T 96 96 112 114 54 4 7 4 M5
LFA/4-146/62-006S 96 96 112 114 54 4 7 4 M5
LFA/2-160/75-037T 110 120 125 144 54 4 7 6 M6
LFA/2-160/75-037S 110 120 125 144 54 4 7 6 M6
LFA/4-160/75-009T 110 120 125 144 54 4 7 6 M6
LFA/4-160/75-009S 110 120 125 144 54 4 7 6 M6
LFA/2-180/62-055T 110 120 125 144 54 4 7 6 M6
LFA/2-180/62-055S 110 120 125 144 54 4 7 6 M6
LFA/4-180/62-012T 110 120 125 144 54 4 7 6 M6
LFA/4-180/62-018S 110 120 125 144 54 4 7 6 M6
Typ A B C D1 D2 E F G H
  mm mm mm mm mm mm mm mm mm
LFA/2-120/52-012T 254 254 283 157 135 130 135 86 86
LFA/4-120/52-006T 254 254 283 157 135 130 135 86 86
LFA/4-120/52-006S 254 254 283 157 135 130 135 86 86
Typ I J K L T X O X1 O1
  mm mm mm mm mm mm mm mm mm
LFA/2-120/52-012T 96 96 112 114 55 4 7 4 M5
LFA/4-120/52-006T 96 96 112 114 55 4 7 4 M5
LFA/4-120/52-006S 96 96 112 114 55 4 7 4 M5
Typ A B C D1 D2 E F
  mm mm mm mm mm mm mm
LFA/2-250/114-550T 458 499 522 296 281 220 298
Typ G H I J K L N1
  mm mm mm mm mm mm mm
LFA/2-250/114-550T 170 170 196 196 220 220 16
Typ N2 N3 N4 P1 P2 P3 S
  mm mm mm mm mm mm mm
LFA/2-250/114-550T 254 270 419 178 211 270 117
Typ T X O X1 O1 Y Z
  mm mm mm mm mm mm mm
LFA/2-250/114-550T 102 4 11 8 M6 13 13
Typ A B C D1 D2 E F G H
  mm mm mm mm mm mm mm mm mm
LFA/2-160A/62-055S 286 312 355 176 164 140 185 110 110
LFA/2-160A/62-055T 286 312 355 176 164 140 185 110 110
LFA/4-160A/62-018S 286 312 355 176 164 140 185 110 110
LFA/4-160A/62-018T 286 312 355 176 164 140 185 110 110
LFA/2-200/74-150T 349 377 401 230 218 165 230 125 127
LFA/2-200/74-150S 349 377 401 230 218 165 230 125 127
LFA/2-225/104-300T 399 450 488 256 235 170 265 155 158
Typ I J K L N1 N2 N3 N4 P1
  mm mm mm mm mm mm mm mm mm
LFA/2-160A/62-055S 115 115 140 147 20 120 150 235 95
LFA/2-160A/62-055T 115 115 140 147 20 120 150 235 95
LFA/4-160A/62-018S 115 115 140 147 20 120 150 235 95
LFA/4-160A/62-018T 115 115 140 147 20 120 150 235 95
LFA/2-200/74-150T 130 130 155 157 28 148 190 245 140
LFA/2-200/74-150S 130 130 155 157 28 148 190 245 140
LFA/2-225/104-300T 166 166 190 190 29 149 190 297 140
Typ P2 S T X O X1 O1 Y Z
  mm mm mm mm mm mm mm mm mm
LFA/2-160A/62-055S 125 78 69 4 9 4 M5 11 10
LFA/2-160A/62-055T 125 78 69 4 9 4 M5 11 10
LFA/4-160A/62-018S 125 78 69 4 9 4 M5 11 10
LFA/4-160A/62-018T 125 78 69 4 9 4 M5 11 10
LFA/2-200/74-150T 180 90 78 4 7 6 M6 12 12
LFA/2-200/74-150S 180 90 78 4 7 6 M6 12 12
LFA/2-225/104-300T 180 100 87 4 12 8 M6 13 12
Typ
  mm mm mm mm mm mm mm
LFA/2-160A/62-055S
LFA/2-160A/62-055T
LFA/4-160A/62-018S
LFA/4-160A/62-018T
LFA/2-200/74-150T
LFA/2-200/74-150S
LFA/2-225/104-300T
Typ A B C D1 D2 E F G H
  mm mm mm mm mm mm mm mm mm
LFA/2-180/85-110T 349 377 407 230 220 165 230 125 127
LFA/2-180/85-110S 349 377 435 230 220 165 230 125 127
LFA/4-180/85-018T 349 377 407 230 220 165 230 125 127
LFA/4-180/85-018S 349 377 435 230 220 165 230 125 127
LFA/2-215/102-220T 362 380 515 240 228 185 230 170 153
Typ I J K L N1 N2 N3 N4 P1
  mm mm mm mm mm mm mm mm mm
LFA/2-180/85-110T 130 130 155 157 28 148 157 245 140
LFA/2-180/85-110S 130 130 155 157 28 148 157 245 140
LFA/4-180/85-018T 130 130 155 157 28 148 157 245 140
LFA/4-180/85-018S 130 130 155 157 28 148 157 245 140
LFA/2-215/102-220T 180 160 210 194 28 148 157 263 140
Typ P2 S T X O X1 O1 Y Z
  mm mm mm mm mm mm mm mm mm
LFA/2-180/85-110T 180 90 78 4 7 6 M6 12 12
LFA/2-180/85-110S 180 90 78 4 7 6 M6 12 12
LFA/4-180/85-018T 180 90 78 4 7 6 M6 12 12
LFA/4-180/85-018S 180 90 78 4 7 6 M6 12 12
LFA/2-215/102-220T 180 120 100 4 7 8 M6 12 12
Typ
  mm mm mm mm mm mm mm
LFA/2-180/85-110T
LFA/2-180/85-110S
LFA/4-180/85-018T
LFA/4-180/85-018S
LFA/2-215/102-220T
